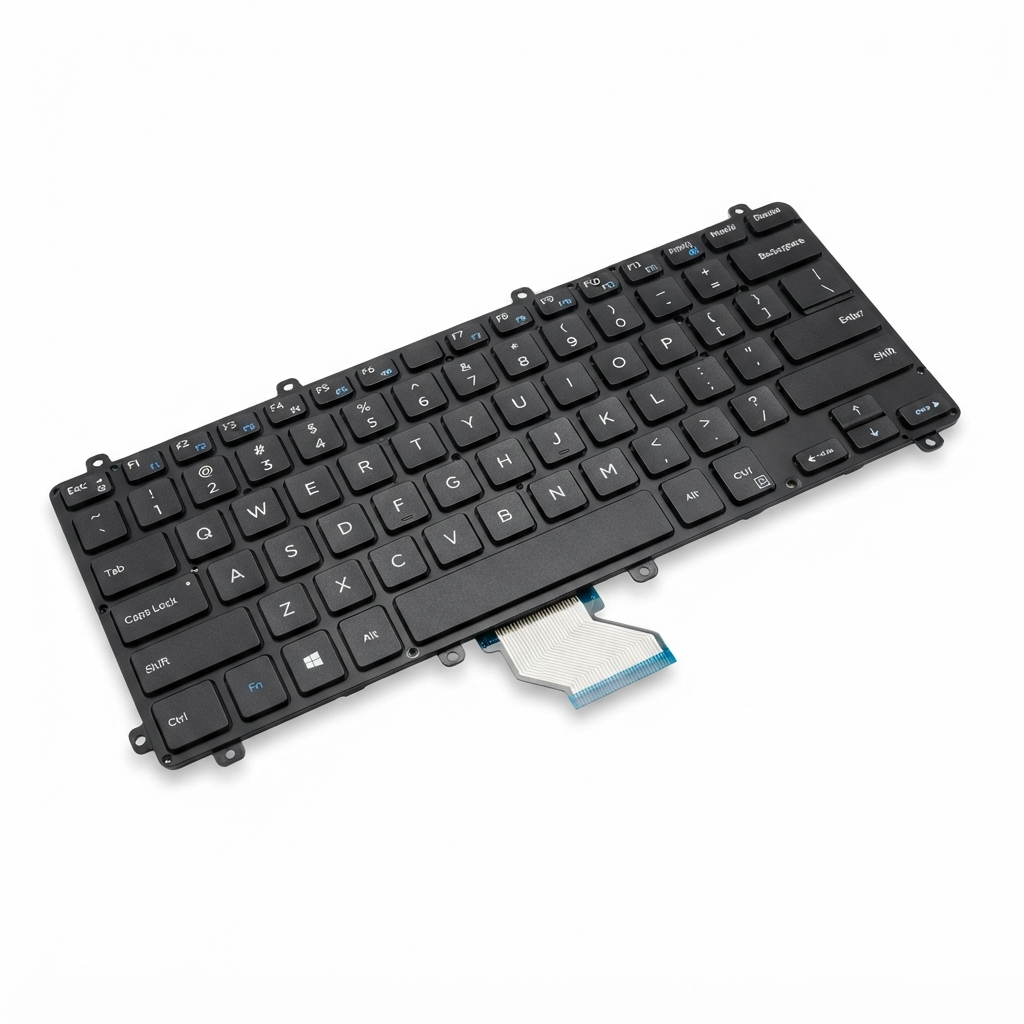

کیبورد لپ‌ تاپ DELL K570 هسته مرکزی ورود داده‌ها، صدور فرامین عملیاتی و پردازش تایپ مستمر در این سیستم است. هماهنگی میان مکانیزم اهرم‌ها، خاصیت ارتجاعی بالشتک‌ها و رسانایی خطوط نقره، سرعت و دقت ثبت کاراکترها را رقم می‌زند. نفوذ رطوبت، فرسایش روکش دکمه‌ها، شکستن بازوهای نگه‌دارنده یا پارگی فلت دیتا، روند ارسال پالس‌ها به برد اصلی را مختل می‌سازد. تعویض این بخش با ماژول شرکتی فابریک، نرمی حرکت کلیدها، تراز دقیق سطح پنل، واکنش بلادرنگ سنسورها و سلامت آی‌سی کنترلر مادربرد را احیا می‌کند.

مشخصات کیبورد لپ ‌تاپ DELL K570

پوشش بیرونی دکمه‌های کیبورد لپ ‌تاپ DELL K570 از رزین ترموپلاستیک پلیمری فشرده تولید گردیده است. این روکش مات مانع لغزش سرانگشتان شده و اثر چربی و تعریق دست را بر سطح خود جذب نمی‌نماید. حکاکی علائم با لیزر نوری صورت پذیرفته تا عبور نور به شکل متقارن انجام شود و حروف به مرور زمان محو نگردند.

در لایه زیرین کلاهک‌ها، سوئیچ‌های تاشوی قیچی با پایه‌های تثبیت‌کننده تعبیه شده‌اند که فشار وارده را در کل مساحت دکمه تقسیم می‌کنند. این ساختار از لرزش کلیدها کاسته و حرکت عمودی پیوسته با عمق ۱.۶ میلی‌متر خلق می‌نماید. گنبدهای منعطف الاستومری در مرکز سوئیچ‌ها با برگشت‌پذیری آنی، پرش کلید به سمت بالا را تسریع بخشیده و تجربه کاربری پرسرعت و کم‌صدا رقم می‌زنند.

شبکه ماتریسی مدار چاپی، رساناهای نقره و پوشش آلومینیومی شیلد

ماتریس ثبت کلیدها شامل سه لایه طلق پلی‌استر عایق و انعطاف‌پذیر با چاپ مدارهای هادی از جنس میکروذرات نقره خالص است. لایه میانی مانع از تماس ناخواسته خطوط شده و تنها در لحظه فشرده‌شدن دکمه، اتصال مسیرهای افقی و عمودی مدار بسته می‌شود. این طراحی مانع پیدایش اختلال در ثبت ضربات هم‌زمان کلیدها می‌گردد.

کابل فلت باریک انتقال دیتا از رشته‌های رسانای مس با خلوص بالا همراه با پوشش عایق مایلار ساخته شده است. این ساختار انتقال داده‌ها را بدون نویز به انجام می‌رساند. صفحه پشتی از ورق فلزی آلومینیومی مستحکم تشکیل یافته که مقاومت شاسی را در برابر خمش ارتقا داده و بارهای الکتریسیته ساکن را بدون آسیب به برد تخلیه می‌نماید.

جدول داده‌های فنی، متریال ساخت و ابعاد ساختاری کیبورد لپ ‌تاپ DELL K570

پارامترهای ساختاری، ویژگی‌های سیم‌بندی، چیدمان کلیدها و خصوصیات الکترومکانیکی کیبورد لپ ‌تاپ DELL K570 در این جدول درج شده است:

مولفه ساختاری قطعه	مشخصات مهندسی و ابعاد فنی ماژول کیبورد
شاسی‌ها و فریم‌های سازگار	لپ‌تاپ‌های ۱۵.۶ اینچی سازگار با پلتفرم بدنه شاسی سری K570 و زیرمجموعه‌های مشابه
مکانیزم اهرم متحرک کلید	سوئیچ قیچی ضربدری ارتقایافته با تعادل جانبی و کورس حرکتی ۱.۶ میلی‌متر
مشخصات کابل فلت داده	ریبون پلی‌استر چندرشته مس‌اندود با عایق ضدتاخوردگی و خارهای قفل‌شونده پین
سبک چیدمان و آرایش پنل	چیدمان کامل استاندارد دارای بخش عددی مجزا (Numeric Keypad) و دکمه‌های ناوبری
پلیت تقویت‌کننده پشتی	ورق آلومینیومی ایزوله‌شده ضدخمش، ضدحرارت و مهارکننده ارتعاشات شاسی
روش قرارگیری در شاسی	اتصال توکار شاسی (Embedded) / نیازمند فرآیند حرارتی پایه‌های ذوبی فریم
پوشش سطحی و رنگ قطعه	کلاهک‌های مشکی مات ضدسایش با متون شفاف لیزری و دیودهای نور پس‌زمینه



مشخصات کلیدی کیبورد لپ ‌تاپ DELL K570

• کلاهک‌های مقاوم پلیمری با طول عمر بالای اصطکاک مستمر.
• سوئیچ‌های متعادل مکانیکی جهت حذف صدای کوبش هنگام تایپ.
• ریبون‌های مس خالص با هدایت سریع سیگنال‌های پالس فشرده‌سازی.
• خطوط سنسور نقره‌ای با ثبت دقیق ضربات هم‌زمان کلیدها.
• گنبدهای الاستومری با ضربه‌پذیری بالا و دوام طولانی کارکرد.
• شیلد آلومینیومی ایزوله جهت جذب فشار و خنک‌سازی مدار.

محدوده تطابق فیزیکی با دستگاه‌ها و شاسی‌های هم‌رده

قالب و اتصالات این قطعه بر پایه شاسی‌های ۱۵.۶ اینچی پلتفرم سری K570 مهندسی شده است. دستگاه‌ها و بردهای سازگار با این قطعه شامل موارد زیر است:

• لپ‌تاپ‌های خانواده K570 با فریم تاپ‌کیس توکار
• سری‌های چندرسانه‌ای با چینش صفحه‌کلید کامل و کابل فلت متقارن
• بردهای سازگار با تراشه‌های کنترلر کیبورد Embedded و خطوط آدرس‌دهی ماتریسی یکسان

انطباق فاصله پایه‌های نگهدارنده، مسیر کابل‌های دیتا، جانمایی پین‌های پرچی و ابعاد کادر بیرونی با این قالب‌ها صددرصدی است.

ارزیابی سطح مرغوبیت نسخه فابریک در برابر مدل‌های متفرقه

استفاده از قطعه استاندارد از سوختن آی‌سی ورودی مادربرد بر اثر اتصالی جلوگیری می‌کند و حس فشرده‌شدن یکنواخت کلیدها را پدید می‌آورد. در قطعات نامرغوب، به جای جوهر نقره از خطوط ضعیف گرافیت استفاده می‌شود که در گرمای کارکرد لپ‌تاپ قطعی پیدا می‌کنند.

مفاصل سوئیچ‌های متفرقه از پلاستیک‌های ترد بازیافتی قالب‌ریزی شده‌اند و با کمترین فشار جانبی می‌شکنند. نمونه فابریک دارای ورق زیرین صاف و شیلدبندی استاندارد است، درحالی‌که کیبوردهای تقلبی بدون صفحه تقویت‌کننده تولید شده و زیر ضربات دست فرو می‌روند.
