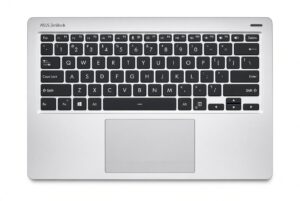

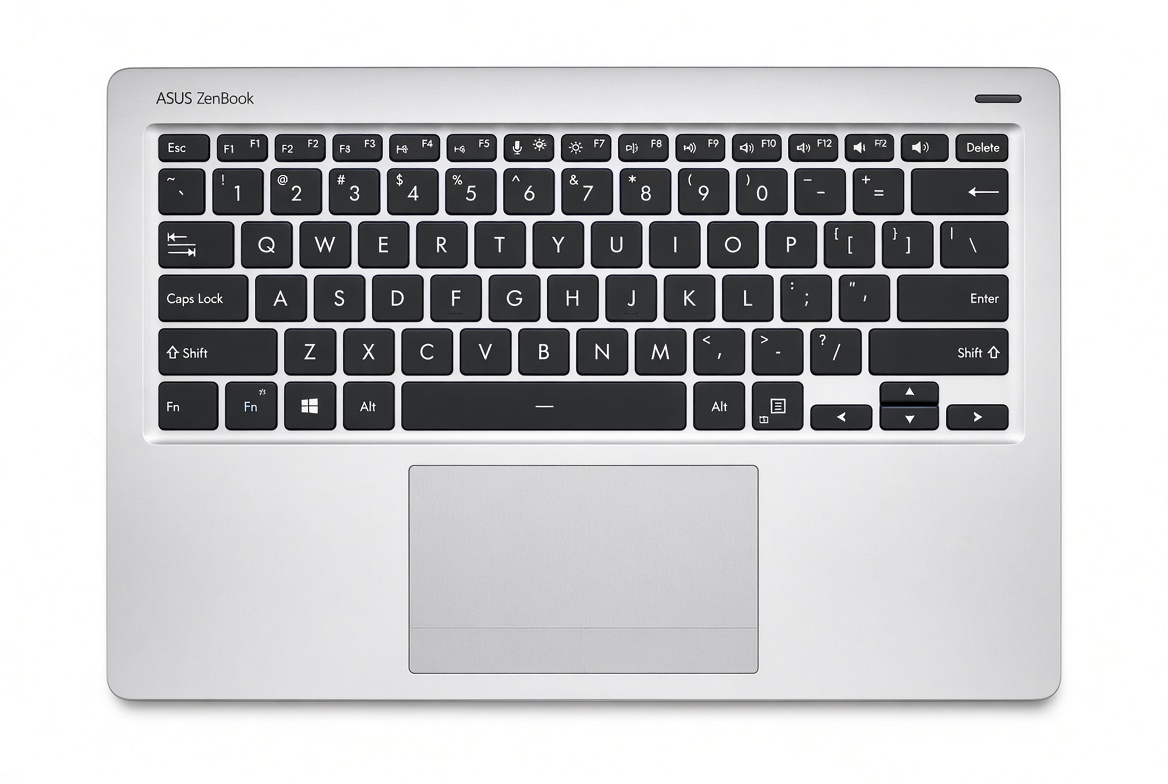

کیبورد لپ ‌تاپ ASUS ZenBook UX301 / UX301LA قطعه کلیدی ورود داده‌ها، صدور دستورات کنترلی و تایپ پرسرعت در این اولترابوک ظریف است. هماهنگی بازوهای نگه‌دارنده پلیمری، انعطاف گنبدهای سیلیکونی و رسانایی مسیرهای نقره، عملکرد روان دکمه‌ها را تضمین می‌کنند. ریختن مایعات، شکستگی خارهای متحرک، سایش کلیدها یا آسیب ریبون رابط، تبادل داده را دچار اختلال شدید می‌سازد. جایگزینی این قطعه با نسخه فابریک شرکتی، بازگشت بازخورد لمسی مطلوب، نور پس‌زمینه یکنواخت و ارتباط الکتریکی ایمن با مادربرد دستگاه را ممکن می‌سازد.

مهندسی کلاهک‌های فوق‌باریک، مکانیزم تعلیق و ضربه‌گیرهای ژلاتینی

کلاهک‌های کیبورد ASUS ZenBook UX301 از پلیمر فشرده سبک با روکش مات مقاوم به خط‌وخش و چربی ساخته شده‌اند. انحنای ملایم سطح هر دکمه به هدایت انگشتان کمک کرده و خستگی مچ دست را حین کار طولانی به حداقل می‌رساند.

زیر دکمه‌ها، بازوهای قیچی متقاطع از جنس پلی‌استال قرار دارند که ثبات حرکتی دقیق با عمق پیمایش ۱.۶ میلی‌متری را فراهم می‌کنند. گنبدهای لاستیکی ویژه در مرکز سوئیچ، نیروی بازگشت ارتجاعی را تامین کرده و ضربه انگشت را بدون صدا به لایه سنسور منتقل می‌نمایند. کاراکترهای روی کلاهک‌ها با برش لیزری ظریف ایجاد شده‌اند تا در طول زمان ناپدید نشوند و نور سفید ملایم را عبور دهند.

مدار چاپی چندلایه، ریبون انتقال سیگنال و صفحه بازتاب‌دهنده نور

ماتریس ثبت کلیدها شامل سه لایه طلق پلی‌استر صنعتی با خطوط رسانای جوهر نقره بسیار متراکم است. با فشردن هر کلید، اتصال الکتریکی آنی برقرار شده و کدهای دیجیتال بدون تاخیر به کنترلر مرکزی مادربرد مخابره می‌شوند.

کابل فلت دیتای اصلی از رشته‌های مسی با روکش قلع ضدسایش ساخته شده و انعطاف زیادی در برابر خمش دارد. لایه منتشرکننده نور پس‌زمینه با دیودهای SMD کم‌مصرف، از طریق یک کابل فلت اختصاصی و باریک به برد متصل می‌گردد. شیلد فلزی آلومینیومی در زیر قطعه، از مدارهای الکترونیکی محافظت کرده و حرارت پردازنده باریک را از ورقه ماتریس دفع می‌نماید.

جدول مشخصات فنی و استانداردهای فیزیکی کیبورد ASUS ZenBook UX301 / UX301LA

پارامترهای فنی، نوع رابط‌ها، ابعاد فیزیکی و سازگاری شاسی کیبورد ASUS UX301 در جدول زیر تشریح شده است:

شاخصه سخت‌افزاری قطعه	مشخصات فنی و استانداردهای ساختاری کیبورد
شاسی‌های سازگار	اولترابوک‌های ASUS ZenBook شامل UX301, UX301L, UX301LA, UX301LAA
مکانیزم حرکتی دکمه‌ها	بازوهای متقاطع قیچی (Scissor) با ضخامت مینیاتوری و پایداری لبه‌ها
نوع کابل‌های ارتباطی	دو فلت مجزا؛ ریبون انتقال داده ماتریس و کابل فلت باریک نور پس‌زمینه
طراحی و چیدمان صفحه	چیدمان ۱۳.۳ اینچی فشرده، بدون بخش ماشین‌حساب، مجهز به کلیدهای تابعی
شیلد محافظتی زیرین	ورقه آلومینیومی تقویت‌شده ضد الکتریسیته ساکن و عایق دمایی
نحوه اتصال به شاسی	نصب توکار (Embedded) / نیازمند پرچ‌کاری حرارتی روی بدنه آلومینیومی
رنگ و پرداخت ظاهری	کلاهک‌های تیره مات با حروف حکاکی شفاف و نورپردازی سفید یکنواخت



ویژگی‌های بنیادین قطعه کیبورد لپ ‌تاپ ASUS ZenBook UX301 / UX301LA

• کلاهک‌های مات ارگونومیک با مقاومت عالی در برابر سایش پیوسته.
• مکانیزم قیچی ظریف با حذف کامل لقی در لبه‌ها.
• کابل فلت انعطاف‌پذیر با پین‌های مسی ضد پارگی و خمش.
• مدار چاپی نقره با ارسال بدون تاخیر فرامین کاربری.
• بالشتک‌های سیلیکونی بادوام با بازگشت آنی دکمه‌ها حین تایپ.
• شیلد فلزی یکپارچه جهت مهار الکتریسیته ساکن و گرمای داخلی.

فهرست دستگاه‌های منطبق و سازگاری ابعادی قطعه با سری UX301

این ماژول سخت‌افزاری دقیقا متناسب با استانداردها و ابعاد شاسی فوق‌باریک ZenBook UX301 مهندسی شده است. دستگاه‌های سازگار عبارتند از:

• اولترابوک ASUS ZenBook UX301LA با پردازنده‌های Core i5 و Core i7
• مدل‌های ASUS ZenBook UX301L و نسخه خاص UX301LAA
• شاسی‌های هم‌رده سری UX301 با نمایشگر ۱۳.۳ اینچی و تاپ‌کیس آلومینیومی

فاصله پین‌های پرچ، مسیر خروجی فلت دیتا، محل سوکت نور پس‌زمینه و ضخامت این قطعه با فریم این لپ‌تاپ‌ها انطباق مطلق دارد.

تمایز کیفی قطعه شرکتی اصل با ماژول‌های متفرقه موجود

استفاده از کیبورد اورجینال سلامت سوکت‌های برد و کارکرد درست چیپ ورودی را حفظ می‌کند. در نمونه‌های کپی و غیرشرکتی، مسیرهای مدار چاپی با گرافیت ناخالص چاپ شده که با تغییرات دما سریعا قطع می‌شوند.

لولاهای پلیمری در مدل‌های فیک از مواد بازیافتی و خشک ساخته می‌شوند که با فشارهای مداوم می‌شکنند و باعث لقی کلیدها می‌گردند. کیبورد اصلی شیلد آلومینیومی مستحکمی دارد که مانع فرورفتگی سطح کیبورد زیر دست می‌شود، اما مدل‌های تقلبی انعطاف نامطلوبی حین تایپ ایجاد می‌کنند.

پیچیدگی‌های اتصال توکار و هشدارهای نصب در این اولترابوک

تعویض  کیبورد لپ ‌تاپ ASUS ZenBook UX301 / UX301LAبه دلیل ساختار بسیار باریک و مونتاژ توکار، کاری فوق‌العاده حساس است. دمونتاژ کامل بردهای الکترونیکی، ماژول باتری و مدارات شارژ برای رسیدن به قطعه الزامی خواهد بود. جداسازی ده‌ها پرچ پلاستیکی ظریف و نصب مجدد فقط با ابزار تخصصی و تسلط فنی بالا بدون تخریب شاسی انجام می‌شود.

• بازگشایی کامل مدارات الکترونیکی و سیستم خنک‌کننده.
• نیاز مبرم به هویه مخصوص پرچ پلاستیکی.
• ظرافت شدید قفل سوکت فلت روی مادربرد.
• ریسک بالای خمیدگی قاب آلومینیومی باریک اولترابوک.
• خطر آسیب به سلول‌های چسبیده باتری داخلی.
• لزوم سنجش دقیق کلیدها قبل از بستن.

کیبورد لپ‌تاپ ASUS ZenBook UX301 / UX301LA با سوئیچ‌های تراز کم‌صدا، مدارات نقره بادوام، کلاهک‌های ضدفرسایش و نور پس‌زمینه پایدار، کاربری ایده‌آلی به همراه دارد. انتخاب ماژول فابریک از خرابی سوکت مادربرد، افت سرعت تایپ و نوسانات ولتاژ بک‌لایت ممانعت می‌کند. با توجه به طراحی توکار و لزوم بازکردن کل قطعات داخلی و پرچ‌کاری حرارتی، پیاده‌سازی این بخش باید حتماً توسط تعمیرکار باتجربه اجرا گردد. تهیه قطعه اصلی و بستن استاندارد، دوام همیشگی و عملکرد بدون نقص اولترابوک شما را تضمین خواهد کرد.
